Vačkové spínače VSN

Vačkové spínače VSN

Charakteristika:

  • Spínače řady VSN jsou vačkové spínače, u kterých je spínací program tvořen tvarem a počtem výřezů vaček.
  • Jsou konstruovány tak, že v každém patře jsou dva na sobě nezávislé spínací obvody.
  • Jednotlivé obvody lze mezi sebou propojovat normalizovanými spojkami, a to v patře i mezi patry.
  • Spínače jsou připevňovány na panel pomocí šroubů M4 podle vrtacího náčrtu uvedeného u jednotlivých typů. Od sedmi pater spínače je vhodné tento spínač upevnit vpředu i vzadu, vzhledem k mechanické pevnosti a zatížení od vodičů.
  • Všechny elektrovodné části jsou z materiálu - mosaz, měď, stříbro. Ostatní díly jsou vyráběny z plastů.
  • V základním provedení splňují krytí IP 20 pro tělo spínače a krytí IP 65 pro čelní zatěsněnou stranu s hřídelí.
  • Spínače jsou vyhovující pro spotřebiče izolační třídy I. a II.
  • Vačkové spínače lze použít v ovládacích a silových obvodech.
  • Vačkové spínače nad 250 A se dodávají ve spolupráci s firmou KRAUS & NAIMER.



Krytí IP 20


  • V základním provedení splňují krytí IP 20 pro tělo spínače a krytí IP 65 pro čelní zatěsněnou stranu s hřídelí. Toto krytí je u typové řady VSN40 až VSN150 splněno až po připojení vodičů do svorek. Pokud nejsou při montáži na některé svorky připojeny vodiče, musí být, pro zachování krytí IP20, nezapojené svorky těchto spínačů zakryty standardně dodávanými ucpávkami. Ucpávky lze objednat také jako samostatně dodávaný náhradní díl.



Montáž vypínače:

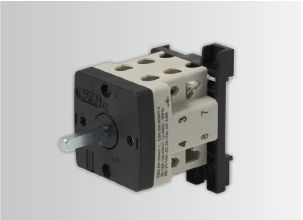

  • Vačkový spínač lze upevnit z čela za přední nebo zezadu za zadní stahovací desku - toto upevnění doporučujeme aplikovat pouze do tří pater spínače. Spínače delší než 3 patra je doporučeno upevnit za přední i zadní stahovací desku zároveň. Samostatně lze také objednat univerzální „zadní upevňovací desku", která umožňuje upevnění spínače jak pomocí šroubů, tak za použití DIN lišty. Spínače objednané v provedení se „zadním upevněním" již obsahují tuto univerzální „zadní upevňovací desku" (včetně možnosti upevnění na DIN lištu).



Použití:

  • Jsou určeny pro prostředí obyčejné a tropické, s okolní teplotou do 55 °C.
  • Výrobce doporučuje používat spínače obsažené v základní typové řadě.
  • Speciální programy lze realizovat po dohodě s výrobcem.
  • Spínače VSN10 - 16 - 20 dodáváme v krytu z plastu do čtyř pater (OK4) a do šesti pater (OK6). Kryty odpovídají IP54.
  • Spínače VSN10 - 16 - 20 dodáváme v krytu K1 ve třech provedeních. Kryty odpovídají IP65.
  • Spínače VSN25 - 32 - 40 - 63 - 75 dodáváme v plastovém krytu K2 v pěti provedeních v krytí IP 65.
  • Spínače VSN80 - 100 - 125 - 150 dodáváme v plastovém krytu SKN s maximálním počtem 3 pater. Kryt odpovídá IP65
  • V případě, že vám nevyhovuje žádný z katalogových typů, máte možnost na formuláři Specifikace atypického programu spínání uvést požadovaný program spínání. Upřesnění prosím pošlete emailem na ots@obzor.cz.
  • Výrobu atypických spínačů je nutné projednat s výrobcem.

Způsob značení:

Katalogové číslo vačkového spínače je daná posloupnost znaků. Pro snadné pochopení si rozebereme následující příklad:

VSN16 1103A8-V-PNC-S-201-NSC-R21

  • VSN16 - typová řada označující jmenovitý pracovní proud (v našem případě 16 ampér)
  • 1103 - typ schématu zapojení (spínání a rozepínání jednotlivých kontaktů)
  • A8 - označení základní polohy natočení hřídele s vačkami a úhel spínání
  • V - způsob montáže na panel se štítkem
  • PNC - čelní deska
  • S-201 - stříbrný štítek s popisem 0-1
  • NSC - typ šipky na hřídeli spínače
  • R21 - zvláštní provedení s vratným chodem do určené polohy


specifikace vačkový spínač

Výběr a definici spínače provádějte v následujících krocích:

  • zvolte provozní jmenovitý proud dle tabulek základních technických dat
    • VSN10 = 10 A
    • VSN40 = 40 A atd.
  • v kapitole "číslo schématu" vyberte schéma spínání
    • 1104 = čtyři kontakty spínané v cyklu 0 - 1
    • 9455 = spínač pro jednofázový motor atd.
  • v kapitole "číslo schématu" vyberte u schématu spínání úhel natáčení a základní polohu
    • A8 = úhel spínání 45 stupňů, nulová pozice v poloze "dvanáct hodin"
    • C1 = úhel spínání 30 stupňů, nulová pozice v poloze "dvanáct hodin" atd.
  • určete způsob montáže
    • V = způsob montáže na panel
    • Z = zadní upevnění spínače včetně upevnění na lištu DIN
  • určete čelní desku
    • ANC = 50x50 mm
    • PNC = 66x66 mm
    • HNC = 84x84 mm
  • volte ovládací šipku
    • NSC = střední šipka černá
    • NOR = velká šipka červená
  • definujte příslušenství k vačkovému spínači
    • BZ = blokový zámek
    • R21 = provedení s vratným chodem
  • nakonec definujte případný ochranný kryt
    • NKV = ochranný plastový kryt atd.
/PRO ZVĚTŠENÍ KLIKNĚTE NA OBRÁZEK/

technicka data vackovy spinac



Vačkové spínače splňují požadavky norem ČSN EN 60 947-1 a ČSN EN 60 947-3 článku 2.3 - odpínače, a jsou vhodné pro stanovené vnější vlivy AB2-AB7.

Všechny vačkové spínače lze použít pro jmenovité napětí 400V AC a 500V AC.

Při výběru vačkových spínačů pro dané vnější vlivy však přesto doporučujeme konzultaci s projektantem.

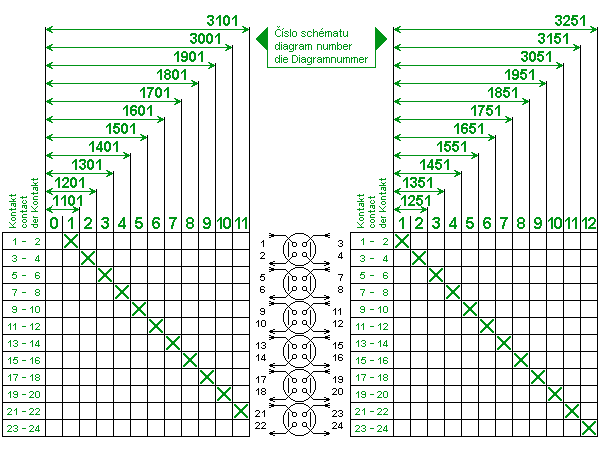

Příklady sestavování čísla schematu :
schéma

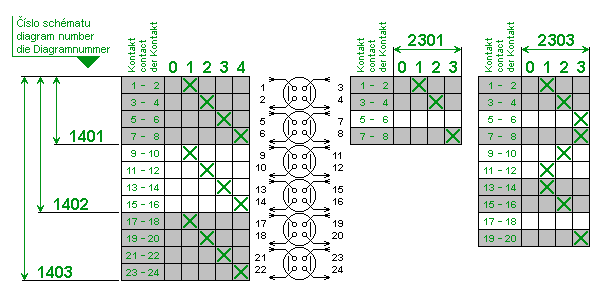

Příklady násobnosti spínacích programů a upřesnění typů:
schéma
Vačkové spínače vestavné  Vačkové spínače se zadním upevněním

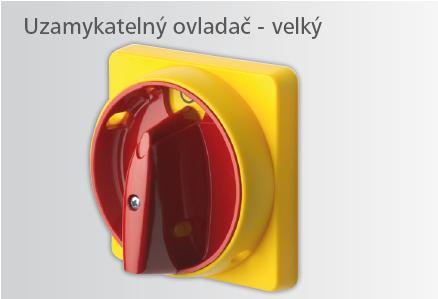

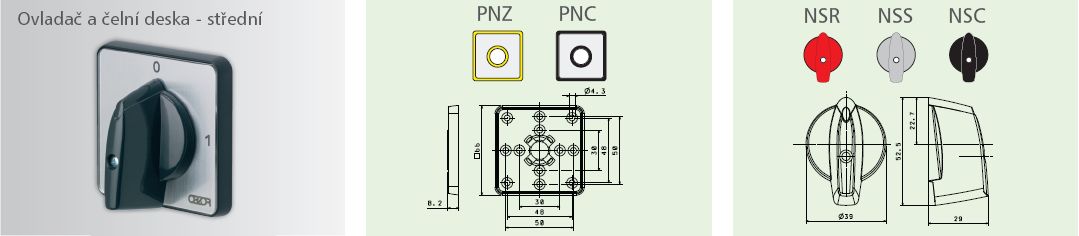

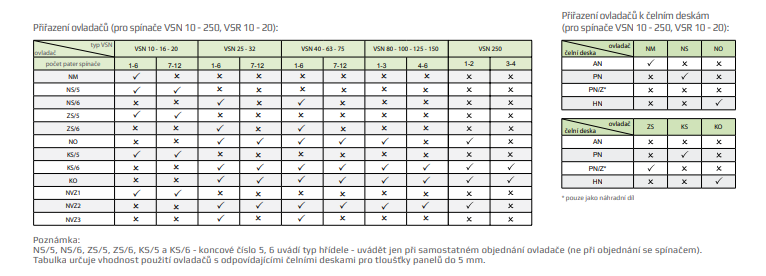

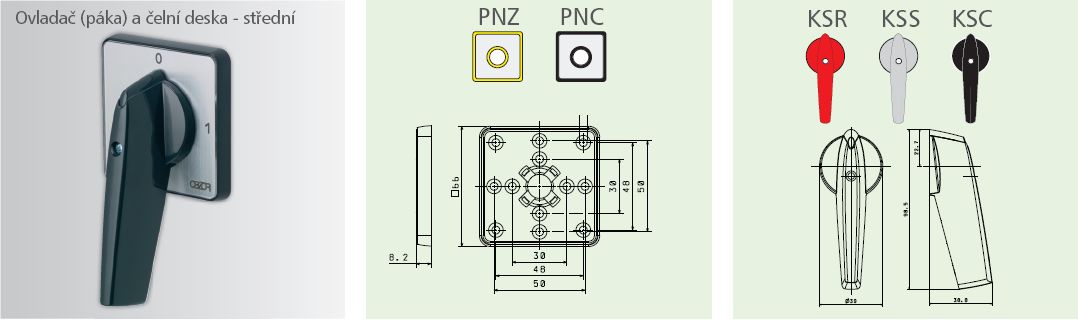

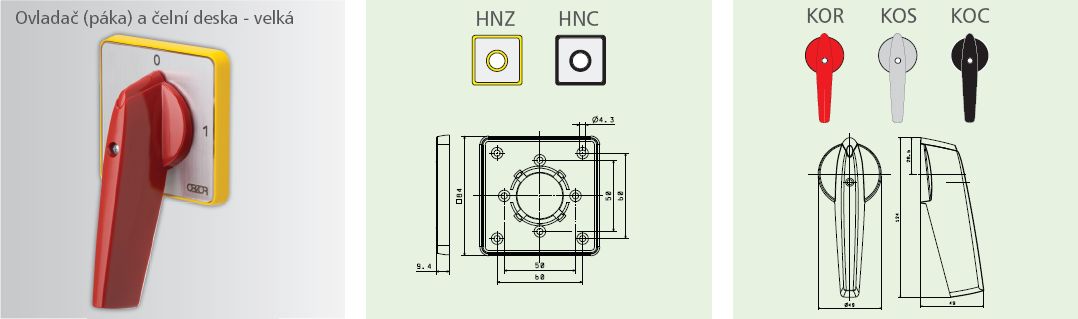

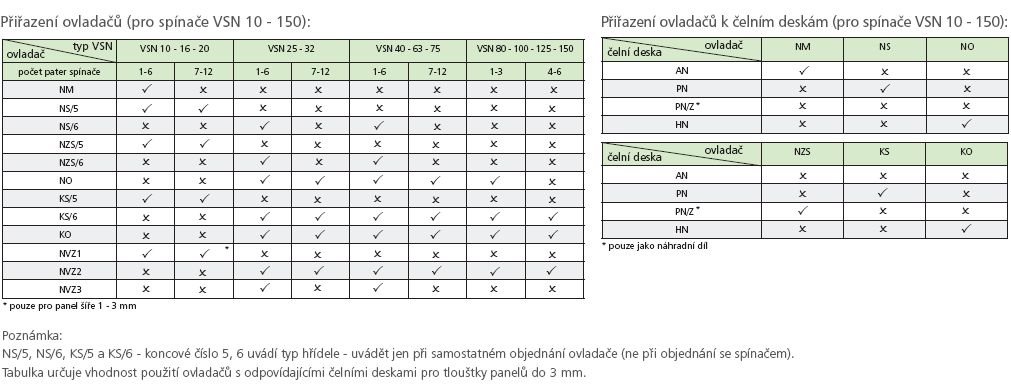

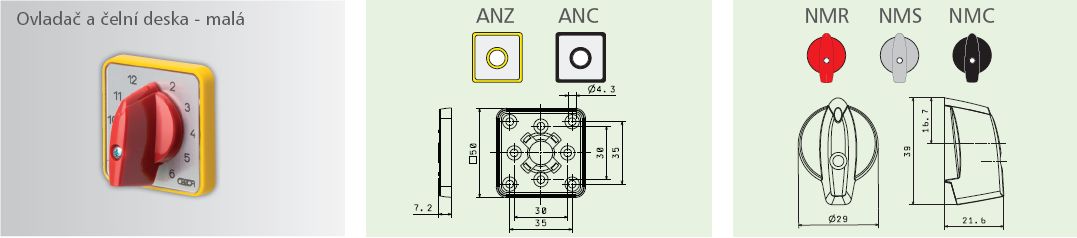

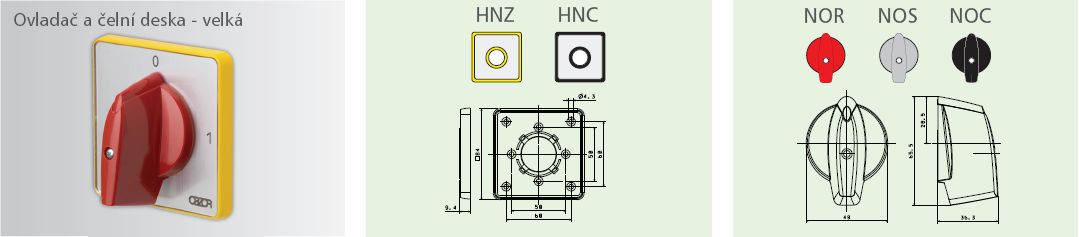

ČELNÍ DESKY A OVLÁDACÍ PRVKY

DETAILNÍ ZOBRAZENÍ













Příslušenství

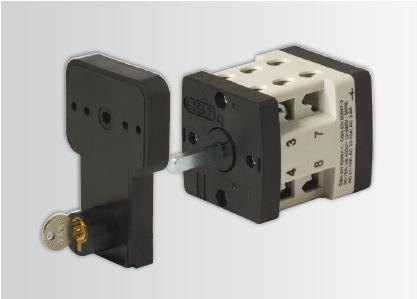

Blokové zámky

Visací zámky





Reference přepínače
