Schéma zapojení

Základní schémata nejen pro zapojení světel

Technické údaje - zapojení vypínačů a zásuvek

   Spínač ř. 1

Spínač ř. 1

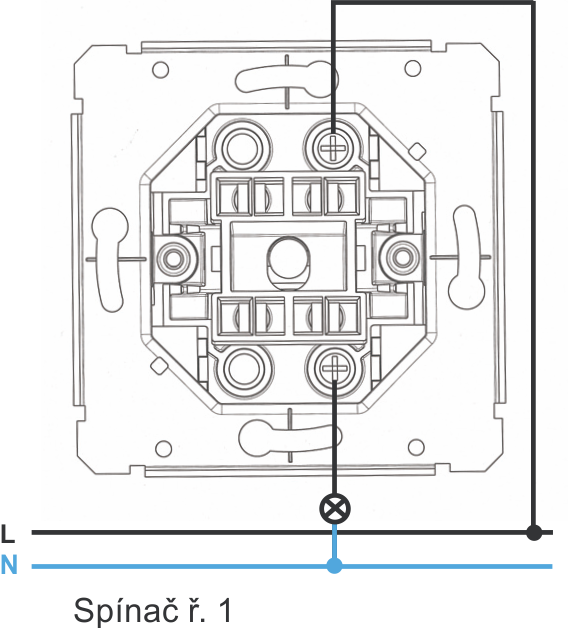

jednopólový vypínač

Slouží k ovládání jednoho spotřebiče nebo jedné skupiny spotřebičů z jednoho místa. U dalších spínačů a přepínačů je uvažován jeden spotřebič v daném spínaném obvodu.

   Spínač ř. 2

Spínač ř. 2

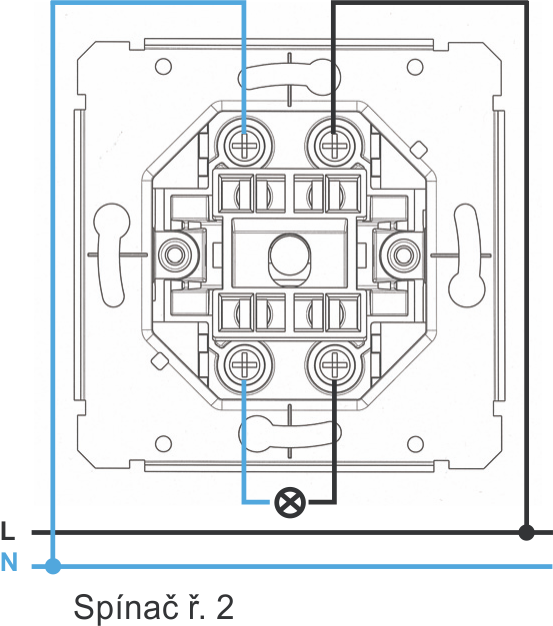

dvoupólový vypínač

Obvykle se používá tam, kde je potřeba vypnout současně pracovní i střední vodič.

   Spínač ř. 5

Spínač ř. 5

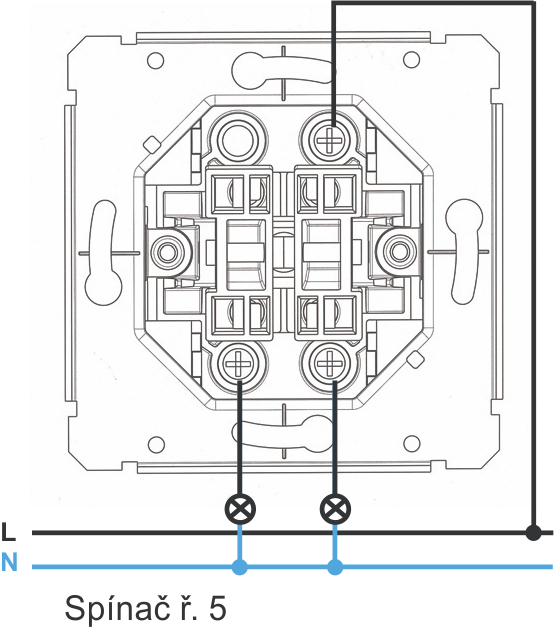

sériový přepínač (lustrový vypínač), jednopólový přepínač dvou obvodů s polohou vypnuto

Slouží k ovládání dvou elektrických obvodů z jednoho místa.

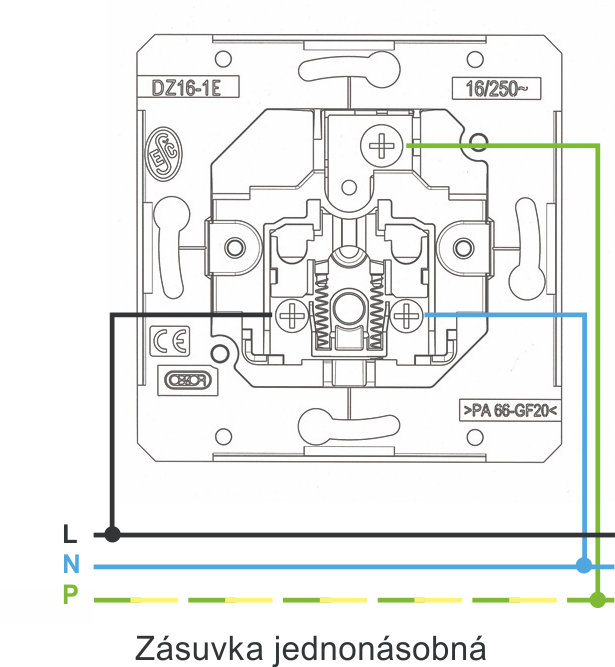

zásuvka jednonásobná

Zásuvka jednonásobná

slouží pro připojení elektrických spotřebičů k elektrorozvodné síti

dostupné jsou i zásuvky se zvýšenou mírou bezpečnosti:
dětská zásuvka
zásuvka ochrana
zásuvka IP44

 zásuvka dvojnásobná

Zásuvka dvojnonásobná

dvojzásuvka slouží pro připojení elektrických spotřebičů k elektrorozvodné síti

Spínač ř.6

Spínač ř. 6

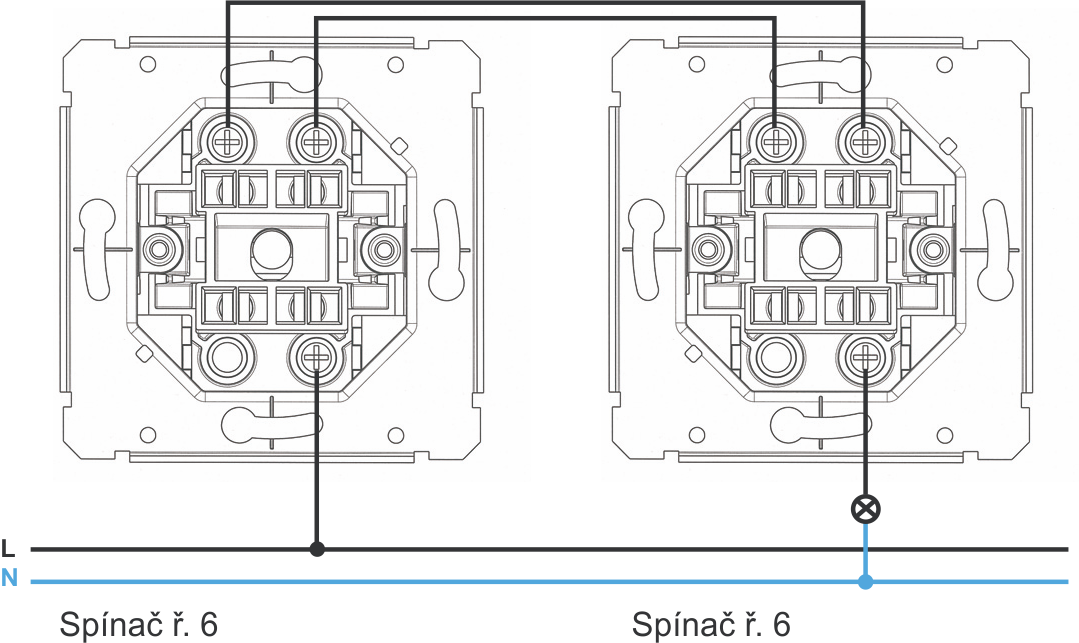

schodišťový vypínač (střídavý přepínač), jednopólový dvoucestný přepínač bez polohy vypnuto

Klasické ovládání osvětlení schodiště nebo chodby ze dvou míst.

Spínač ř. 6+6

Spínač ř. 6 + 6

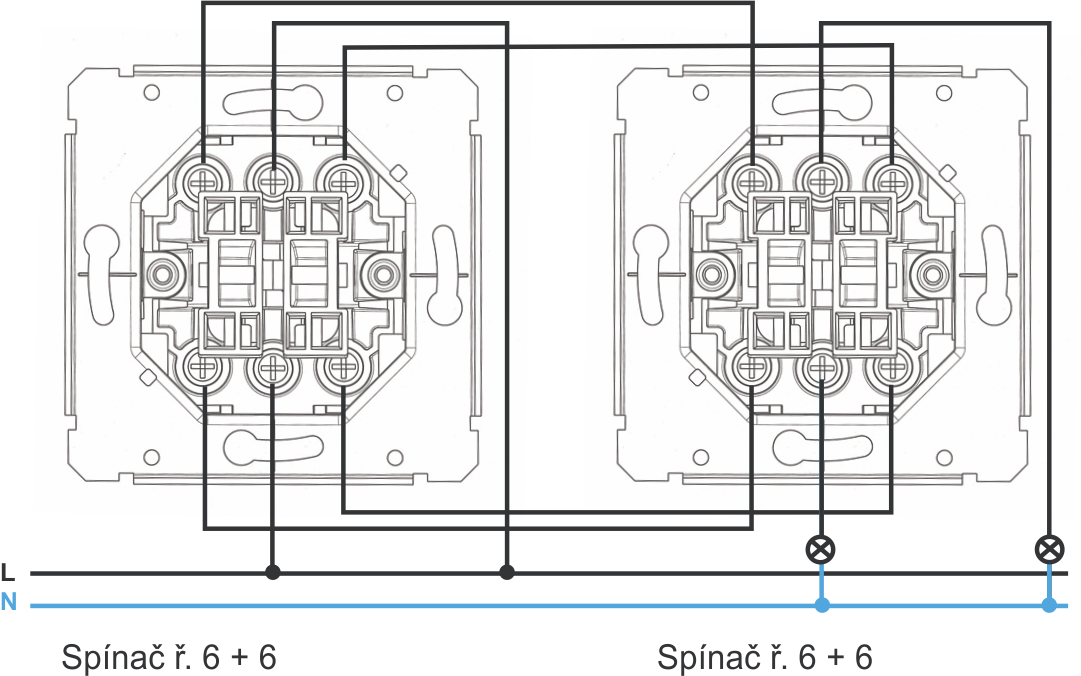

dvojitý schodišťový vypínač (střídavý přepínač)

Slouží k ovládání dvou elektrických obvodů ze dvou míst.

spinac-r.6+7+6

Spínač ř. 6 + 7 + 6

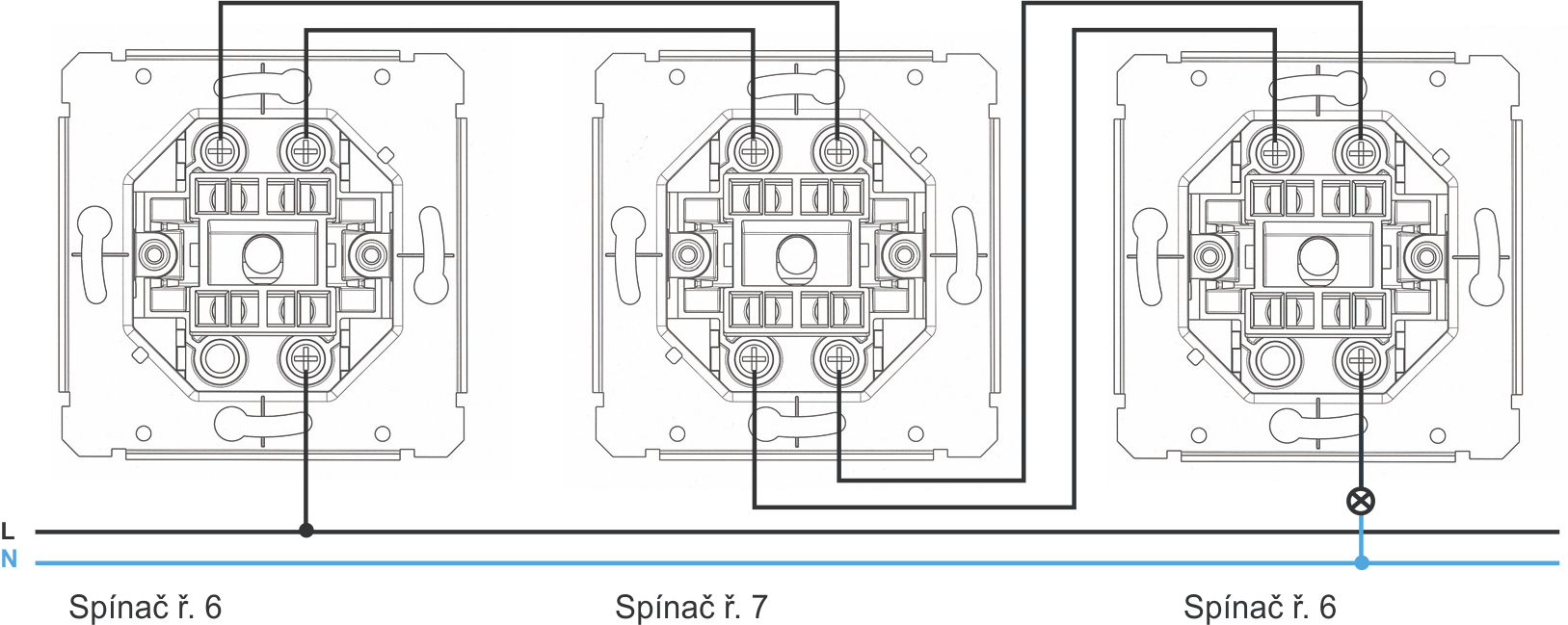

střídavý přepínač - křížový přepínač - střídavý přepínač

Mezi dvěma spínači č. 6 lze vkládat libovolný počet spínačů č. 7.

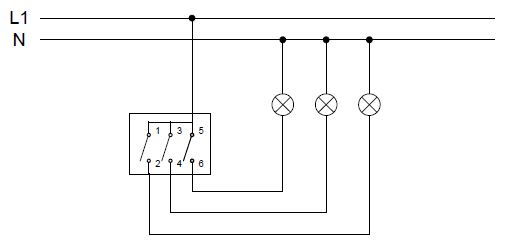

Přepínač 3 světel

jedním přepínačem lze ovládat z jednoho místa současně 3 světla
