Automatické a selektivní pájení DPS: Využijte volné kapacity

Nabízíme externí využití našich moderních technologií pro přesné pájení desek plošných spojů (DPS). Pro potřeby vlastní výroby i pro zakázky našich partnerů provozujeme špičkové robotické stanice na našich závodech v Uherském Hradišti a Zlíně.

Máte zájem o kooperaci nebo potřebujete vykrýt chybějící kapacity? Obraťte se na naše oddělení technologie:

Tomáš Jančík
tomas.jancik@obzor.cz

tel.: 577 195 126

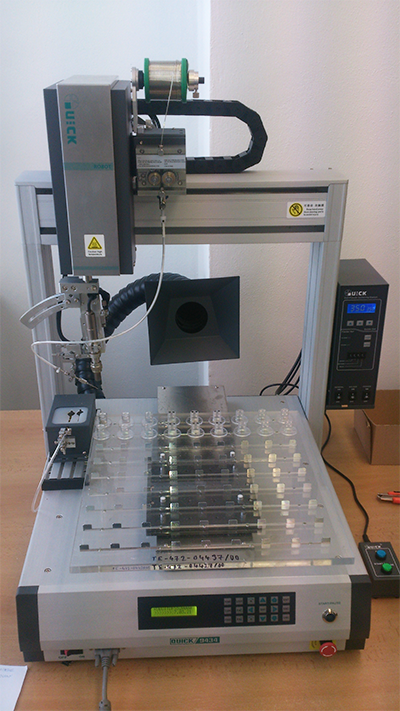

Pájecí robot QUICK 9434

(Lokalita: Závod Uherské Hradiště)

Čtyřosý pájecí robot QUICK 9434 je navržen pro plně automatické, rychlé a vysoce přesné bodové i linkové pájení. Díky pokročilému řídicímu systému a speciálním, tepelně stabilním hrotům výrazně zvyšuje kvalitu, spolehlivost a produktivitu elektronické výroby.

Hlavní výhody robotického pájení QUICK:

• vysoká opakovatelnost a přesnost

• tepelná stabilita: Speciální odolné hroty zaručují perfektní prohřev spoje bez poškození okolních komponentů.

• flexibilita: Velký rozsah paměti a široká škála programovatelných parametrů pro různé typy DPS.

Technické parametry QUICK 9434

	Napájení	100-240V AC
	Příkon	150 W
	Teplotní rozsah	100-480°C
	Počet os	4
	Rozsah pohybu (mm)	X 250 / Y 250 / Z 100 / R 300°
	Rozsah rychlosti (mm/sec)	X 0.1-600 / Y 0.1-800 / Z 0.1-300 / R 0.1-800°
	Přesnost opakování (mm/sec)	X, Y, Z ±0.02 / R ±0.02°
	Rozlišení (mm)	X, Y, Z ±0.02 / R ±0.02°
	Kontrola rychlosti	Plynulá
	Průměr pájecího drátu (mm)	0.3, 0.5, 0.6, 0.8, 1.0, 1.2

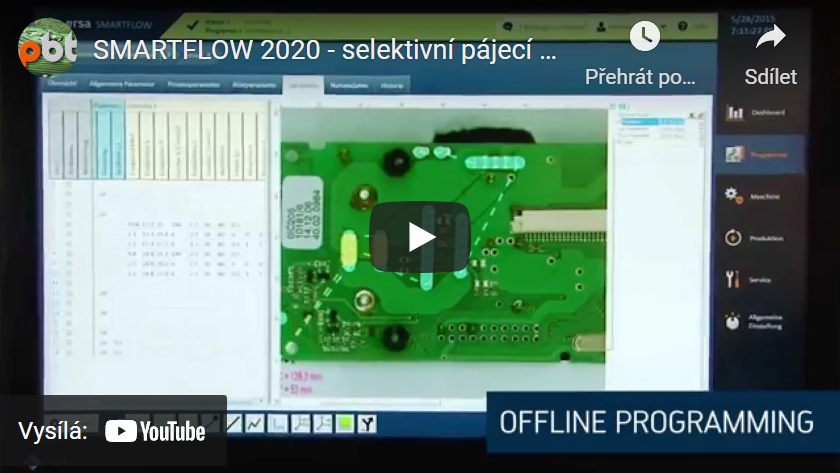

Selektivní pájení: Ersa Smartflow 2020

(Lokalita: Závod Zlín - Louky)

Pro precizní selektivní pájení náročných sestav disponujeme moderní jednotkou Ersa Smartflow 2020. Nabízíme volnou kapacitu tohoto zařízení pro vaše externí projekty.

Klíčové vlastnosti technologie Ersa Smartflow:

• velkorysý pracovní prostor: Univerzální upínací rám umožňuje bezpečně zpracovávat DPS až do rozměrů 508 × 508 mm.

• úspora a přesnost: Integrovaná postřiková tryska s inovativní technologií DropJet zajišťuje dokonale přesné nanesení tavidla s minimální spotřebou.

• Více informací o stroji najdete zde.



Máte zájem o kalkulaci nebo technickou konzultaci? Kontaktujte našeho vedoucího technologie na výše uvedeném kontaktu. Rádi pro vás připravíme řešení na míru.
