Výroba vstřikovacích forem a nástrojů


Nabízíme výrobu:

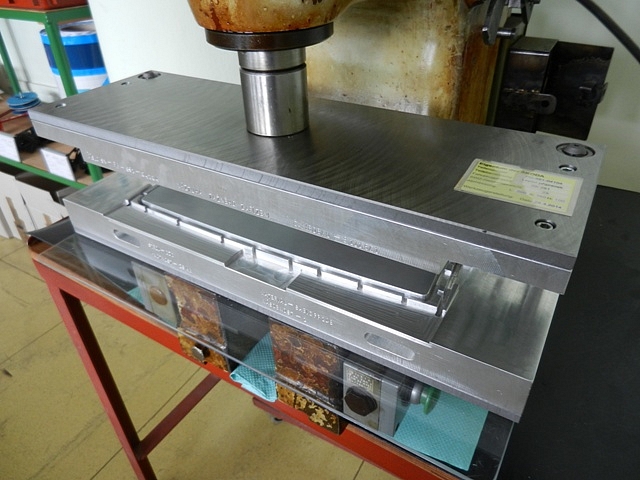

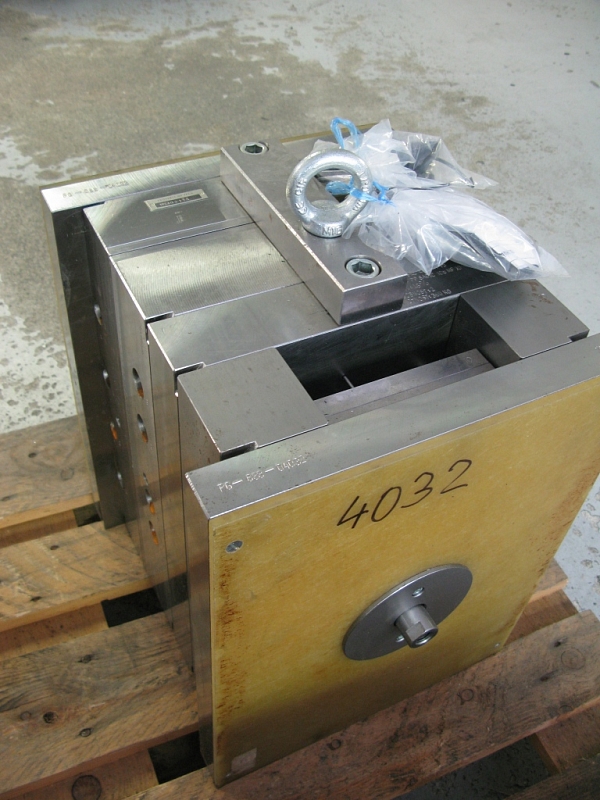

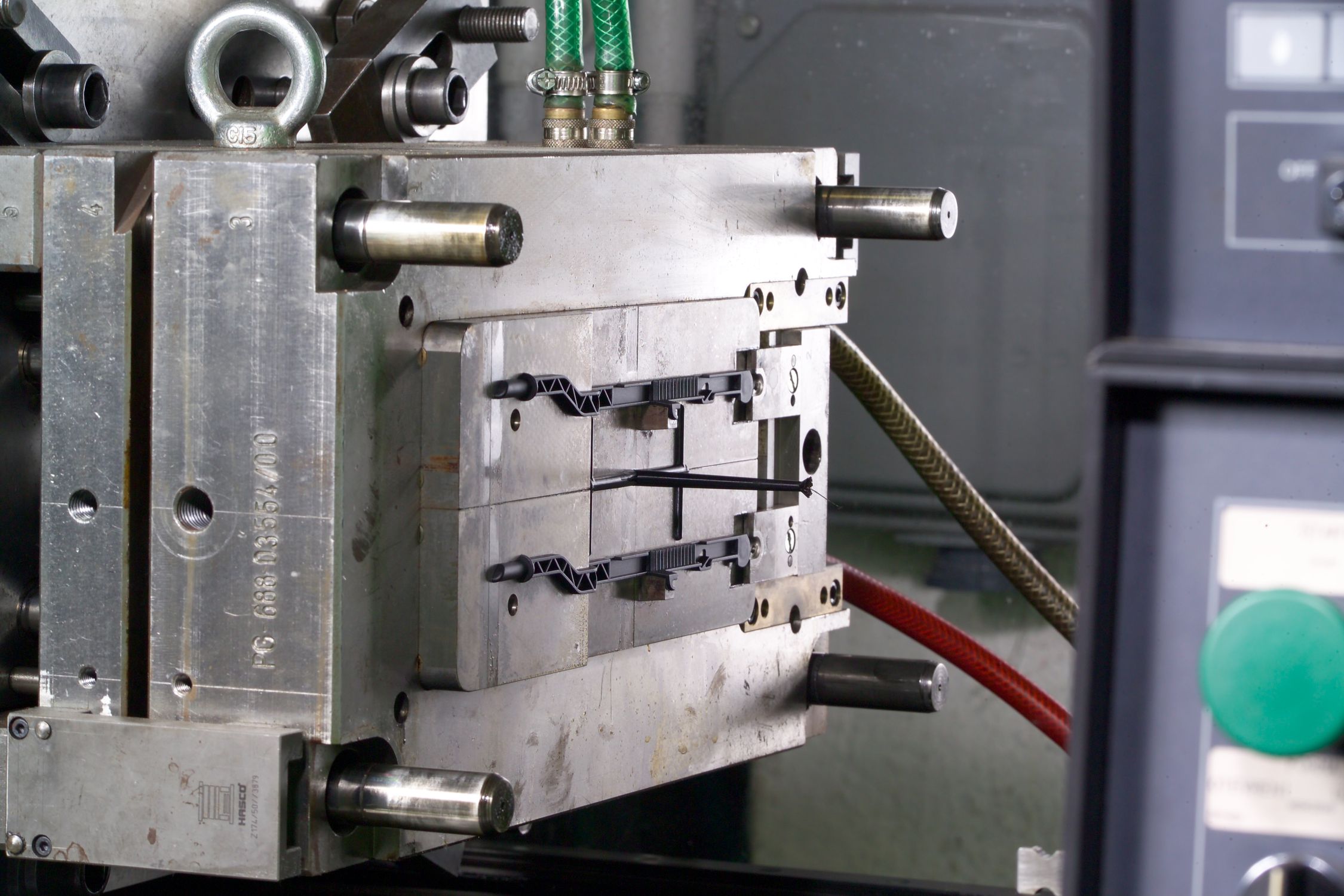

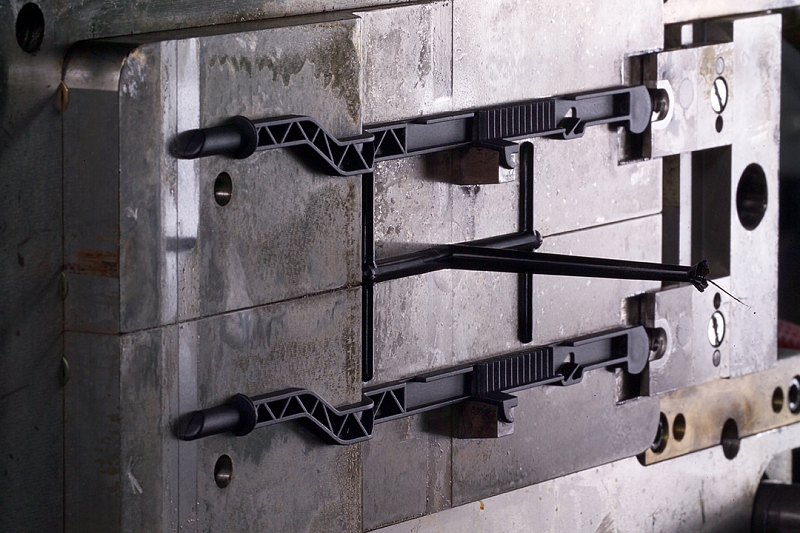

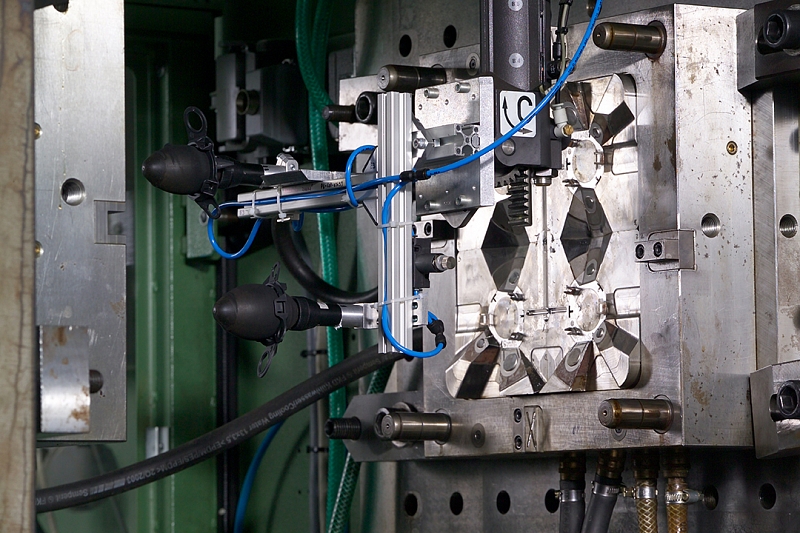

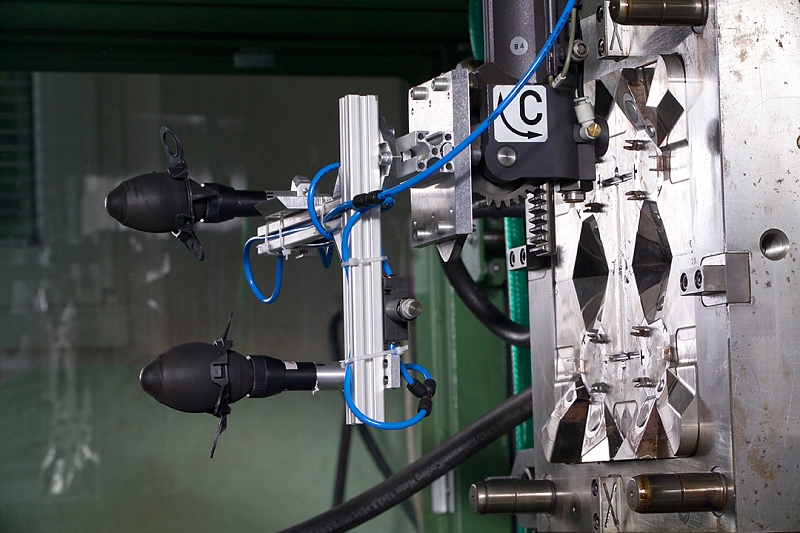

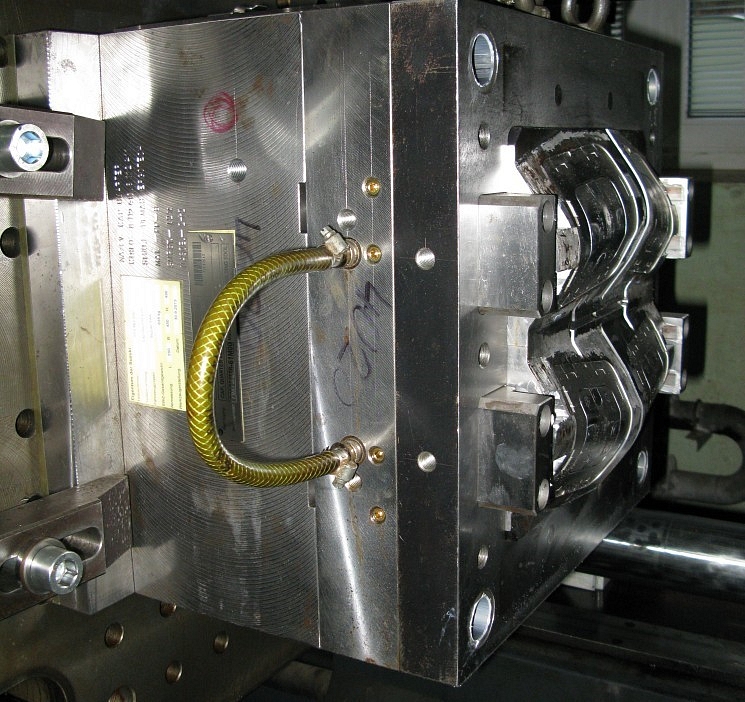

  • vstřikovacích forem (max. rozměry desek 550 x 550 mm, max. váha 1000 kg)

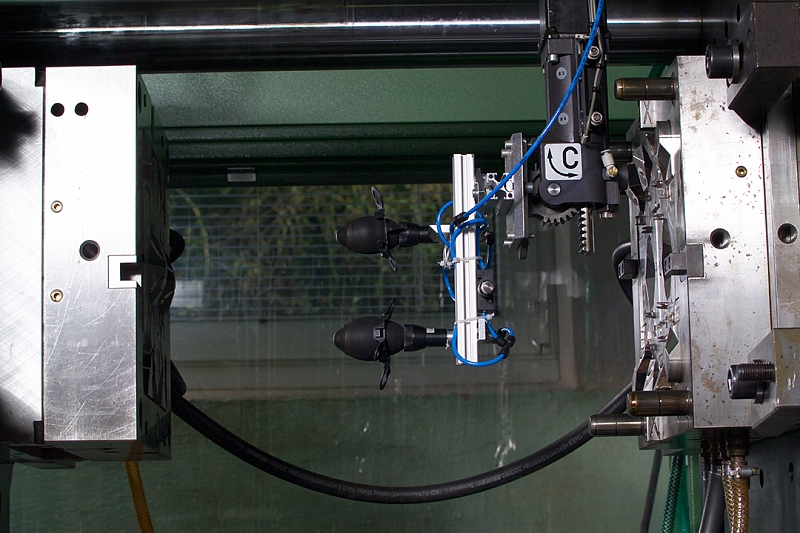

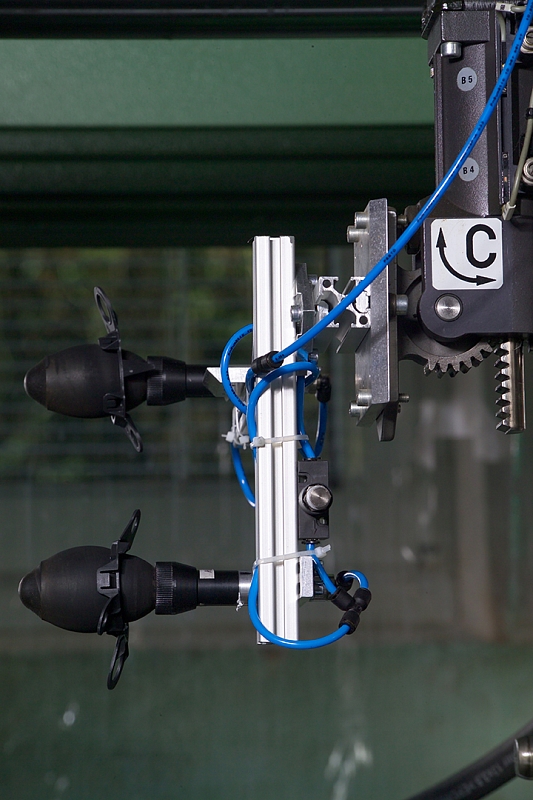

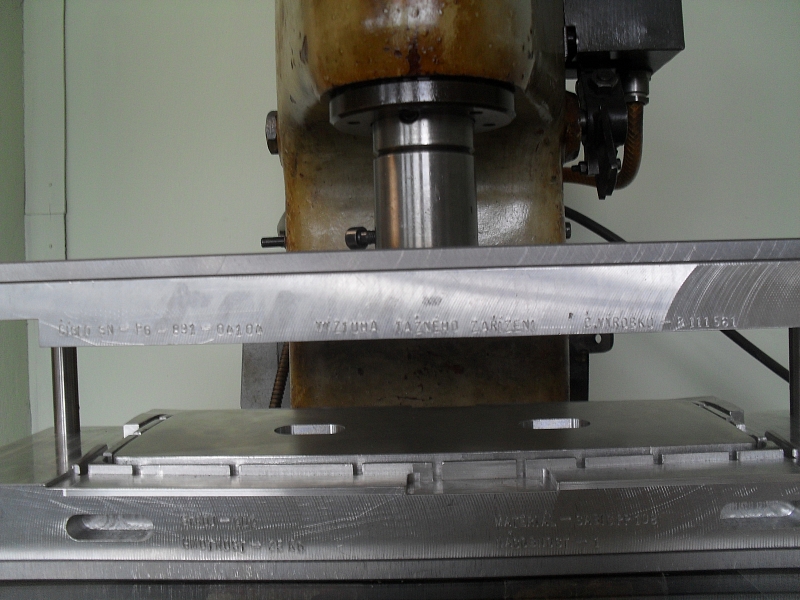

  • uchopovacích přípravků

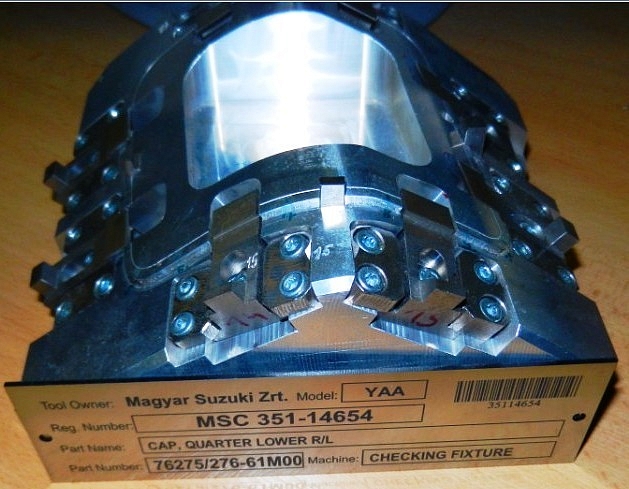

  • kontrolních přípravků
  • měřidel

 Činnosti nástrojárny:

  • soustružení
  • frézování, souřadnicové vrtání a broušení
  • broušení (na plocho, na kulato)
  • elektroerozivní obrábění (hloubení, drátové řezání)
  • měření, ostření nástrojů
  • montáž nových nástrojů, dokončovací práce, odzkoušení

Činnosti nabízené v kooperaci:

  • tepelné zpracování větších dílů
  • speciální tepelné zpracování (vakuové kalení aj.)
  • povrchové úpravy
  • speciální výroba (např. broušení závitů)



Strojní vybavení

Činnosti Stroje

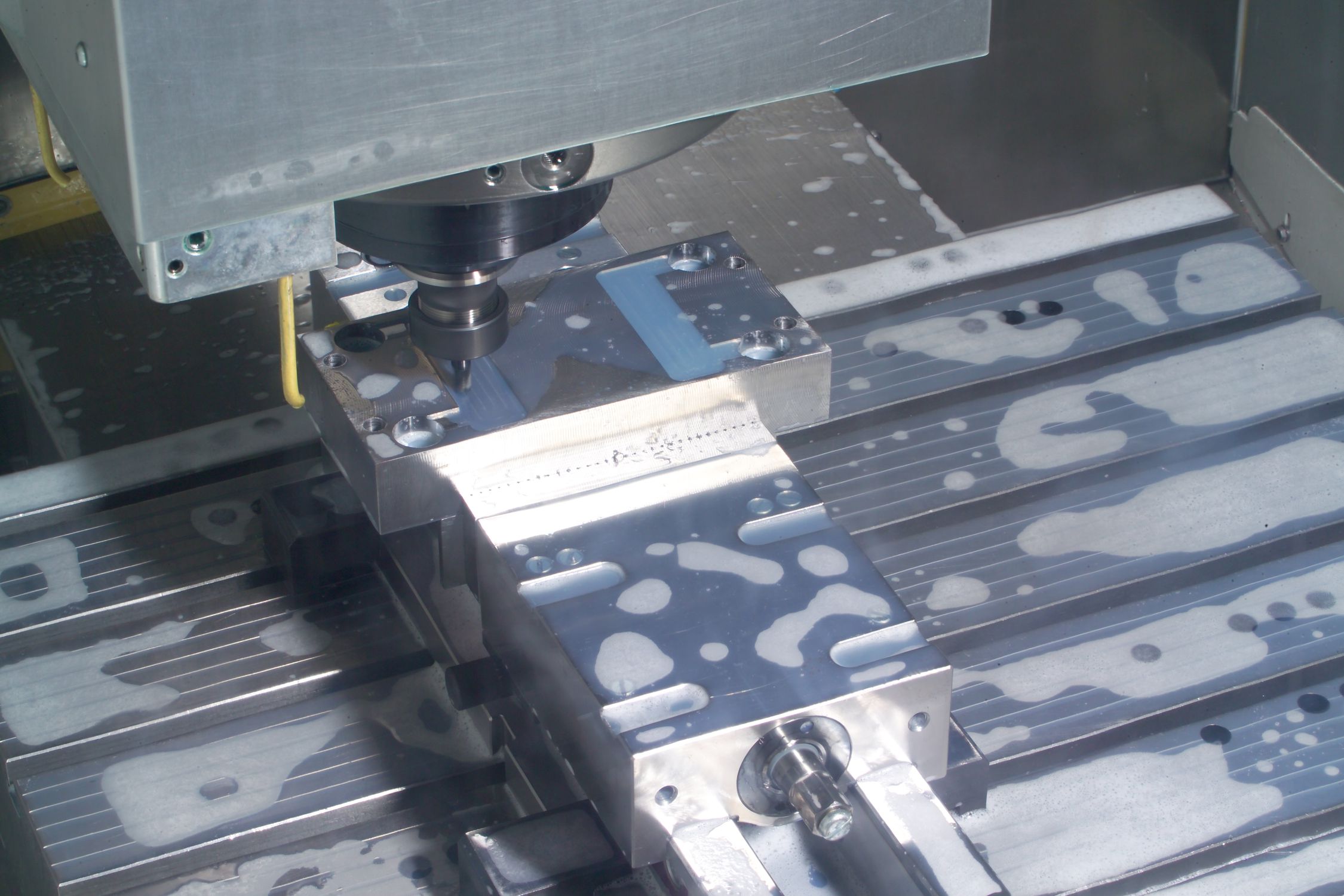

CNC obrábění

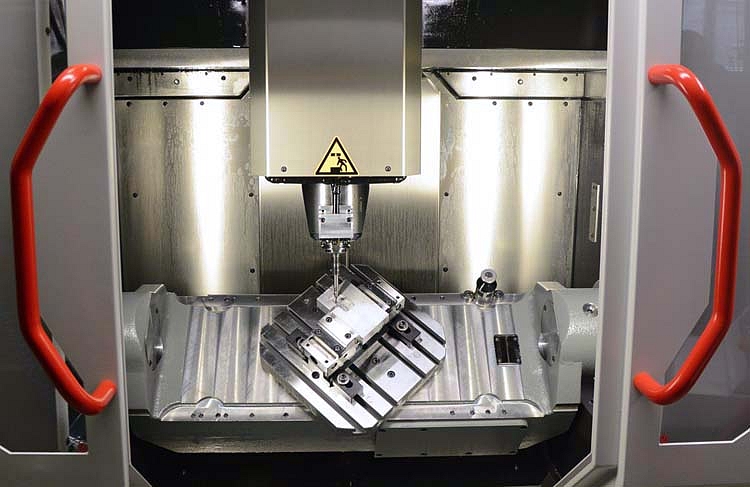

pětiosé CNC obráběcí centrum

vertikální CNC obráběcí centrum

HERMLE B300

DECKEL Maho DMC 64V Linear

Soustružení, frézování soustruhy max. o

frézky nástrojařské

obrážečka
SR 18 RB/ 750/ 1250,
SM 16B
FNG J32, FA - 4V
FA - 3 AU, G720 V
GH400 U
Souřadnic. vrtání a broušení vyvrtávačky
souř. bruska na otvory
RE450 A, 2431 SF 10
32M 83 SF 10 (400x250)
Broušení:
na plocho
na kulato

brusky na plocho
brusky na kulato

BPH20 NA, BPH320 A, BRH20 A/N
BUA J 28/ 630, BUA 16
Elektroerozivní obrábění:
hloubení

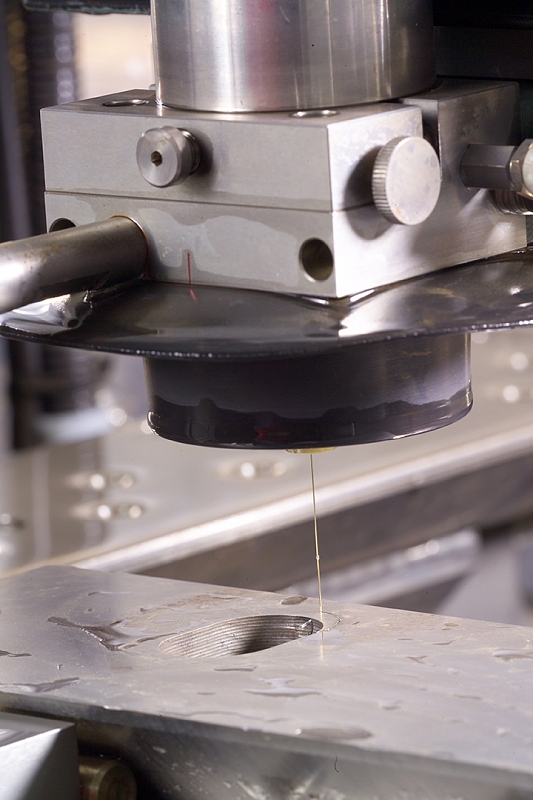

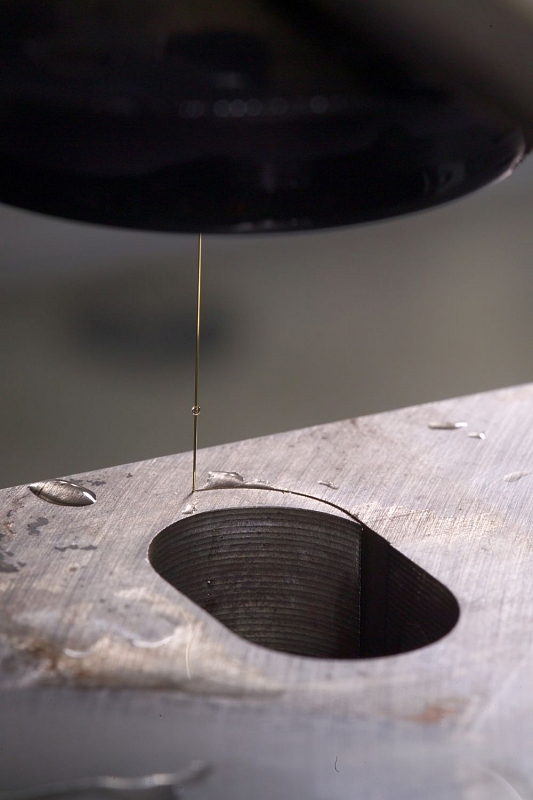

Řezání drátem


hloubička (Charmilles)

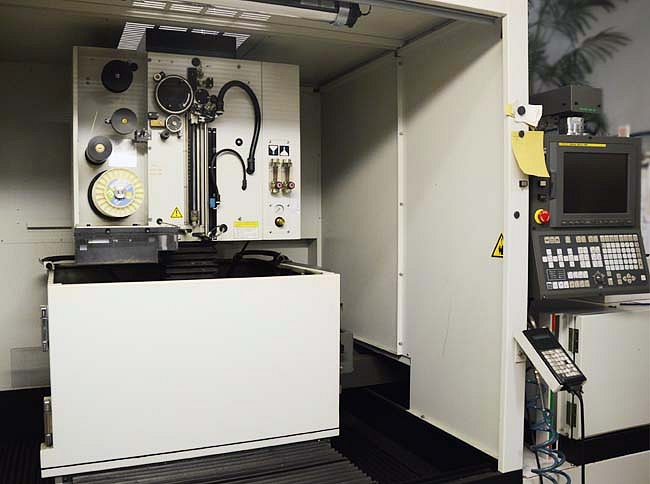

drátovky

FORM2 - LC
AGIETRON (350x250x350)

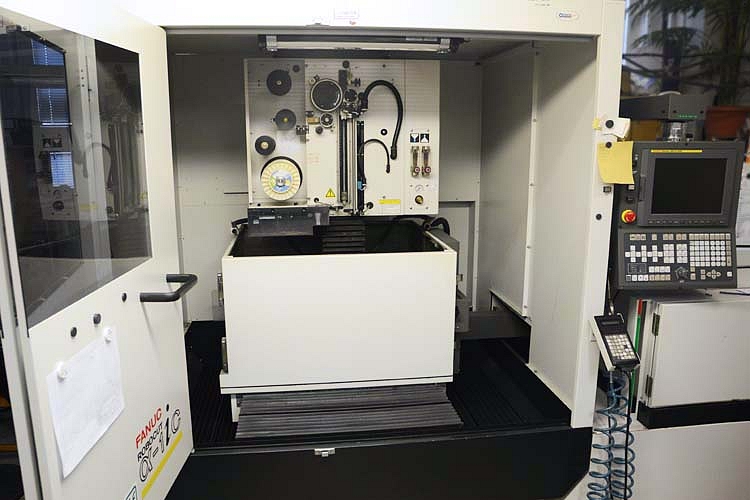

FANUC-α1ic
HITACHI R355 (350x500x300)
Měření mikroskop, hloubkoměry, výškoměry
TESA - HITESET 350- 1D, SONET: X-Y-Z
Mechanická dílna VR2, BK20, CZR600- 2, TCC 5 (DI profil, EOC, Airtool atp.)

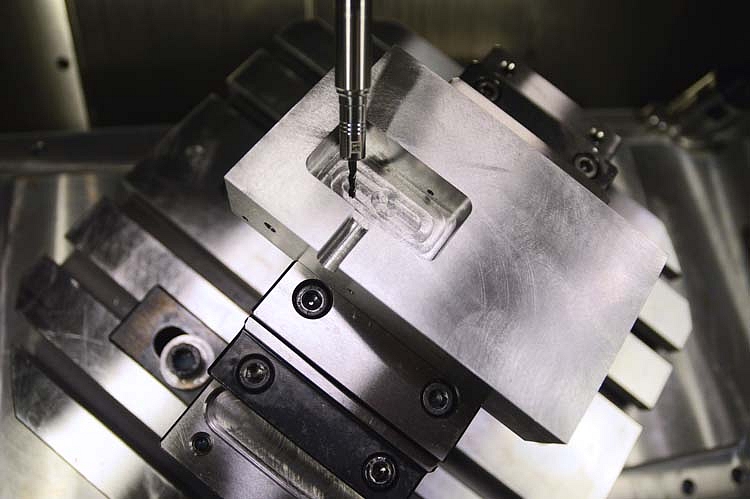

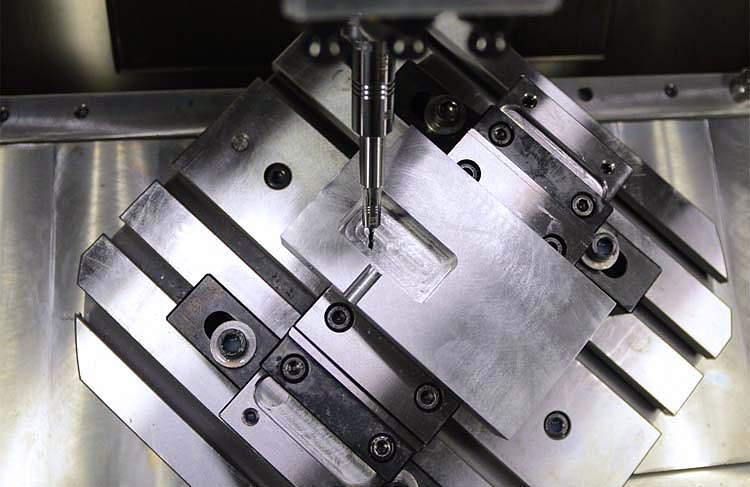

Technická specifikace:


Řídící systém Heidenhain iTNC 530
Rozjezd v ose X 800 mm
Rozjezd v ose Y 600 mm
Rozjezd v ose Z 500 mm
Maximální hmotnost obrobku 200 kg
Maximální otáčky vřetene 15000 ot/min
Otočný stůl Ø 280 mm, upínací deskou 370 x 370 mm
  rozšířeno na Ø 450

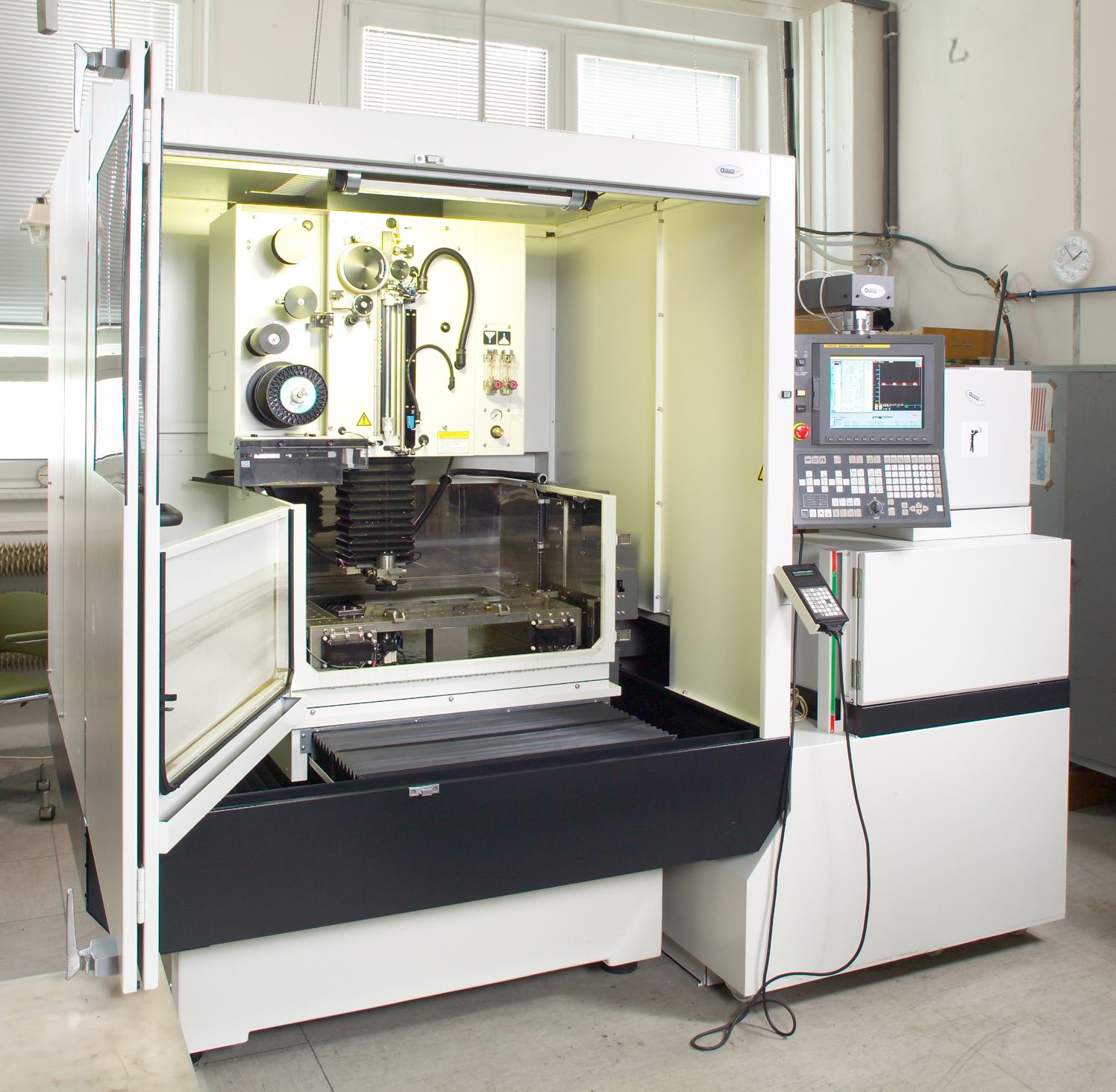

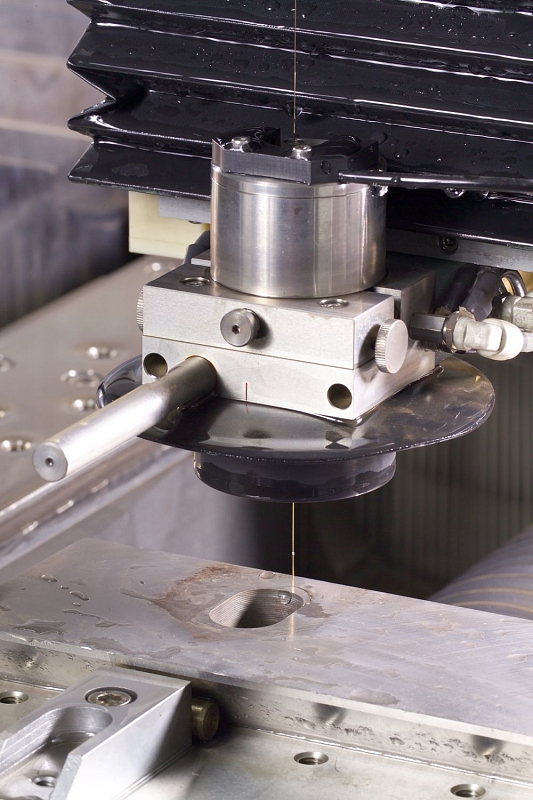

Technická specifikace:


Metoda řezání Pod hladinou / Koaxialní výplach
Posuvy X/Y-os 550 x 370 mm
Posuvy U/V-os ± 60 mm

Max. úhel řezu

± 13° / 80 mm (bez AWF)

Posuv Z-osy

310 mm
Max. upínací plocha L x B 770 x 590 mm

Max. výška obrobku (výška hladiny)

300 (275) mm

Velikost vany L x B

880 x 630 mm
Max. hmotnost obrobku

- s koaxiálním výplachem

- pod hladinou

1000 kg

800 kg

Rychloposuv 900 mm / min
Rozlišení na obrazovce 0,0001 mm
Průměry řezacího drátu 0,10 - 0,30 mm
Rychlost odvinu drátu 0 -15 m / min
Napnutí drátu 200 - 2500 g
Max. cívka drátu 16 kg (K200)
