Vačkové spínače VSR

Charakteristika:

  • Přepínače řady VSR jsou vačkové spínače, u kterých je spínací program tvořen tvarem a počtem výřezů vaček.
  • Jsou konstruovány tak, že v každém patře jsou dva na sobě nezávislé spínací obvody.
  • Jednotlivé obvody lze mezi sebou propojovat normalizovanými spojkami, a to v patře i mezi patry.
  • Přepínače jsou připevňovány na panel pomocí šroubů M4 podle vrtacího náčrtu uvedeného u jednotlivých typů. Od sedmi pater spínače je vhodné tento spínač upevnit vpředu i vzadu, vzhledem k mechanické pevnosti a zatížení od vodičů.
  • Všechny elektrovodné části jsou z materiálu - mosaz, měď, stříbro. Ostatní díly jsou vyráběny z plastů.
  • V základním provedení splňují krytí IP 20 pro těleso spínače a krytí IP 65 pro čelní zatěsněnou stranu s hřídelí.
  • Přepínače jsou vyhovující pro spotřebiče izolační třídy I. a II.
  • Vačkové spínače lze použít v ovládacích a silových obvodech.
  • Vačkové spínače nad 250 A se dodávají ve spolupráci s firmou KRAUS & NAIMER.



Krytí IP 20


  • V základním provedení splňují krytí IP 20 pro těleso spínače a krytí IP 65 pro čelní zatěsněnou stranu s hřídelí.

Montáž přepínače:

  • Přepínač lze upevnit z čela za přední nebo zezadu za zadní stahovací desku. Samostatně lze objednat univerzální „zadní upevňovací desku", která umožňuje upevnění spínače jak pomocí šroubů, tak za použití DIN lišty. Spínače objednané v provedení se „zadním upevněním" již obsahují tuto univerzální „zadní upevňovací desku" (včetně možnosti upevnění na DIN lištu).



Použití:

  • Jsou určeny pro prostředí obyčejné a tropické, s okolní teplotou do 55 °C.
  • Výrobce doporučuje používat otočný přepínač obsažený v základní typové řadě.
  • Speciální programy lze realizovat po dohodě s výrobcem.
  • Přepínače VSR10 - 16 - 20 dodáváme v krytu z plastu do čtyř pater (OK4) a do šesti pater (OK6). Kryty odpovídají IP54
  • V případě, že vám nevyhovuje žádný z katalogových typů, máte možnost na kopírovatelném formuláři Specifikace atypického programu spínání uvést požadovaný program spínání. Toto upřesnění pošlete prosím emailem na ots@obzor.cz.
  • Výrobu atypických spínačů je nutné projednat s výrobcem.

Způsob značení:

Katalogové číslo vačkového spínače je daná posloupnost znaků. Pro snadné pochopení si rozebereme následující příklad:

VSR16 1103A8-V-PNC-S-201-NSC-R21

  • VSR16 - typová řada označující jmenovitý pracovní proud (v našem případě 16 ampér)
  • 1103 - typ schématu zapojení (spínání a rozepínání jednotlivých kontaktů)
  • A8 - označení základní polohy natočení hřídele s vačkami a úhel spínání
  • V - způsob montáže na panel se štítkem
  • PNC - čelní deska
  • S-201 - stříbrný štítek s popisem 0-1
  • NSC - typ šipky na hřídeli spínače
  • R21 - zvláštní provedení s vratným chodem do určené polohy


specifikace vackoveho spinace

Výběr a definici přepínače provádějte v následujících krocích:

  • zvolte provozní jmenovitý proud dle tabulek základních technických dat
    • VSR10 = 10 A
  • v kapitole "číslo schématu" vyberte schéma spínání
    • 1104 = čtyři kontakty spínané v cyklu 0 - 1
    • 9455 = přepínač pro jednofázový motor atd.
  • v kapitole "číslo schématu" vyberte u schématu spínání úhel natáčení a základní polohu
    • A8 = úhel spínání 45 stupňů, nulová pozice v poloze "dvanáct hodin"
    • C1 = úhel spínání 30 stupňů, nulová pozice v poloze "dvanáct hodin" atd.
  • určete způsob montáže
    • V = způsob montáže na panel
    • Z = zadní upevnění spínače včetně upevnění na lištu DIN
  • určete čelní desku
    • ANC = 50x50 mm
    • PNC = 66x66 mm
  • volte ovládací šipku
    • NMC = malá šipka černá
    • NSR = střední šipka červená
  • definujte příslušenství k vačkovému spínači
    • BZ = blokový zámek
    • R21 = provedení s vratným chodem
  • nakonec definujte případný ochranný kryt
    • OK4 = ochranný plastový kryt atd.



/PRO ZVĚTŠENÍ KLIKNĚTE NA OBRÁZEK/

technicka data vačkového spínače



Vačkové spínače splňují požadavky norem ČSN EN 60 947-1 a ČSN EN 60 947-3 článku 2.3 - odpínače, a jsou vhodné pro stanovené vnější vlivy AB2-AB7.

Všechny vačkové spínače lze použít pro jmenovité napětí 400V AC a 500V AC.

Při výběru vačkových spínačů pro dané vnější vlivy však přesto doporučujeme konzultaci s projektantem.

Příklady sestavování čísla schématu:
Příklady násobitosti programů a upřesnění typů:

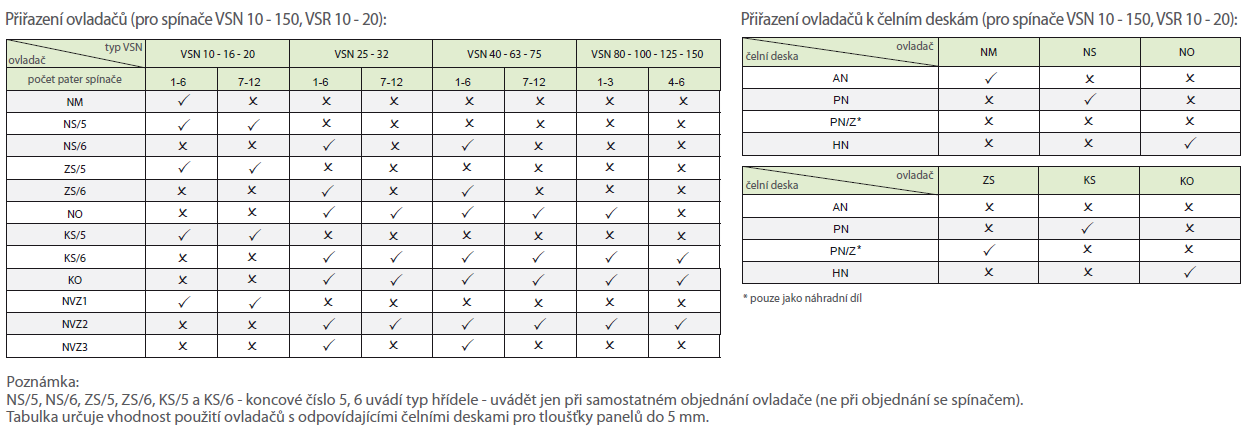

ČELNÍ DESKY A OVLÁDACÍ PRVKY

DETAILNÍ ZOBRAZENÍ













Příslušenství



Blokové zámky

Visací zámky
